　　01 裸 電 線

　　裸電線及裸導體制品是指沒有絕緣、沒有護套的導電線材，首要包含裸單線、裸絞線和型線型材三個系列產品。

　　銅鋁單線：包含軟銅單線、硬銅單線、軟鋁單線、硬鋁單線。首要用作各種電線電纜的半制品，少數用于通訊線材和電機電器的制作。

　　裸絞線：包含硬銅絞線(TJ)、硬鋁絞線(LJ)、鋁合金絞線(LHAJ)、鋼芯鋁絞線(LGJ)，首要用在架空敷設。軟銅絞線(TJR)、軟鋁絞線(LJR)，首要用于電氣配備及電子電器或元件的銜接用。以上各種絞線的規范從1.0～300mm2不等。其間鋼芯鋁絞線(LGJ)規范尺度用標稱的鋁截面/標稱的鋼截面表明，它是配電線路上最常用的一種導線，鋼芯截面越大導線的強度愈高，除一般鋼芯鋁絞線外，還有鋼芯鋁合金絞線、鋁包鋼芯鋁絞線、防腐鋼芯鋁絞線、擴經鋼芯鋁絞線、倍容量導線、空隙式導線等。

　　常用有兩種：鋼芯鋁絞線JL/G1A(原類型LGJ)履行規范GB/T1179-2008、鋁絞線JL(原類型LJ)履行規范GB/T1179-2008。規范為：10/2、16/3、25/4、35/6、50/8、70/10、70/40、95/15、95/20、95/55、120/7、120/20、120/25、120/70、150/8、150/20、150/25、150/35、185/10、185/25、185/30、185/45、240/30、240/40、240/55～800/100等。

　　示例：

　　JL/G1A-240/30-24/7(LGJ-240/30)
是由24根硬鋁線和7根A級鍍層一般強度鍍鋅鋼絲制成的鋼芯鋁絞線，硬鋁線的標稱截面為240mm2，鋼的標稱截面為30 mm2。

　　02 南方珠江電纜電力電纜

　　電力電纜在電力系統的骨干線路中用以傳輸和分配大功率電能的電纜產品，其間包含1～330kV及以上各種電壓等級、各種絕緣的電力電纜。截面分1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800mm2
，芯數為1、2、3、4、5、3+1芯。

　　此類產品首要特征是：在導體外擠(繞)包絕緣層，幾芯絞合(對應電力系統的相線、零線和地線)，再添加護套層，如塑料/橡套電線電纜。首要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有必定差異。

　　電力電纜按電壓等級分有低壓電纜、中壓電纜、高壓電纜等。按絕緣狀況分為塑料絕緣電纜、橡膠絕緣電纜、礦藏絕緣電纜等。

　　1、 低壓電纜：即電壓等級0.6/1kV

　　①、 鋁芯(/銅芯)交聯聚乙烯絕(鋼帶鎧裝)聚氯乙烯護套電力電纜

　　鋁芯(/銅芯)交聯電力電纜YJV、YJLV、YJV22、YJLV22(XLPE絕緣)

　　類型闡明：鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套

　　YJ 交聯聚乙烯絕緣

　　L 鋁芯

　　V 聚氯乙烯護套

　　22 鋼帶鎧裝(單芯電纜表明為62，即無磁鎧裝帶)

　　表明辦法：YJV、YJLV、YJV22、YJLV22(芯數為1～5芯)

　　示例：

　　⑴銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜，額外電壓0.6/1kV、3+1芯、主線芯標稱截面積120mm2，中性線標稱截面積70mm2的電纜纜表明為：

　　KYJV-450/750V 4*1.5 GB/T9330-2008

　　例如：一芯電纜表明辦法：YJV-1*35

　　二芯電纜表明辦法：YJV-2*35(等截面)

　　三芯電纜表明辦法：YJV-3*35(等截面)

　　四芯電纜表明辦法：YJV-4*35(等截面)或YJV-3*35+1*16

　　五芯電纜表明辦法：YJV-5*35(等截面)

　　YJV-4*35+1*16或YJV-3*35+2*16

　　例如：五芯電纜:VV-5*16 VV-4*16+1*10 VV-3*16+2*10

　　2、中壓電纜：電壓等級為：6/6kV、8.7/10kV(15kV)、12/20kV、26/35kV(此電壓等級電纜為交聯電力電纜)

　　表明辦法：YJV、YJLV、YJSV、YJV22、YJLV22 (芯數為1芯或3芯)

　　規范：10、16、25、35、50、70、95、120、150、185、240、300、400(芯數為1芯或3芯)

　　例如：YJV22-8.7/15kV 3*240;YJV-8.7/15kV 3*150

　　3、高壓電纜：電壓等級為：35kV以上

　　03 架 空 絕 緣 導 線

　　此類產品首要特征是：在導體外擠(繞)包絕緣層，幾芯絞合(對應電力系統的相線、零線和地線)，再添加護套層，如塑料/橡套電線電纜。首要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有必定差異。

　　此類產品首要用在發、配、輸、變、供電線路中的強電電能傳輸，經過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。

　　電力電纜按電壓等級分有低壓電纜、中壓電纜、高壓電纜等。按絕緣狀況分為塑料絕緣電纜、橡膠絕緣電纜、礦藏絕緣電纜等。

　　常用按電壓等級分兩種

　　1、電壓等級為：1kV 鋁芯(/銅芯) 架空絕緣線

　　規 格 ：10、16、25、35、50、70、95、120、150、185、240、300、400(芯數為1～4芯)

　　表明辦法：JKLY、JKLYJ、JKLGY、JKLGV、JKY、JKYJ

　　類型闡明：(“JK”架空絕緣類，“L”鋁芯，“Y”聚乙烯絕緣，“YJ”交聯聚乙烯絕緣，“V”聚氯乙烯絕緣，“G”鋼芯加強)

　　例如：JKLY-1kV 2*25;JKLGY-1kV 1*240/30;JKYJ-1kV 1/185

　　2、電壓等級為：10kV 鋁芯(/銅芯)架空絕緣線

　　規范為：10、16、25、35、50、70、95、120、150、185、240、300、400(芯數為1芯)

　　表明辦法：JKLY、JKLYJ、JKLGY、JKY、JKYJ

　　類型闡明：(“JK”架空絕緣類，“L”鋁芯，“Y”聚乙烯絕緣，“YJ”交聯聚乙烯絕緣，“V”聚氯乙烯絕緣，“G”鋼芯加強)

　　例如：JKLY-10kV 1*25;JKLGY-10kV 1*240;JKYJ-10kV 1*185

　　04 控 制 電 纜

　　此類產品首要特征是：結構和電力電纜類似，和電力電纜比較只要銅芯電纜沒有鋁芯電纜，導體截面較小，芯數較多。

　　該類產品首要特征是：種類規范繁復，運用規模廣泛，適用于溝通額外電壓450/750V及以下，電站、變電站、礦山、石化企業等的單機操控或機組設備操控。為進步操控信號電纜防表里攪擾的才能，首要采納設置屏蔽層辦法，常用的屏蔽結構依據運用場合和屏蔽效果不同，首要有以下結構：銅絲織造屏蔽(代號P)、鋁塑復合帶屏蔽(代號P3)、銅帶屏蔽(代號P2)、總屏分屏組合屏蔽等。

　　表明辦法：KVV、KYJV、KYJV22、KVV22、KVVP、KVVP2、KVVP2-22
、KYJVP、KYJVP2、KYJVP2-22等。

　　類型闡明：(“K”操控電纜類，“V”聚氯乙烯絕緣，“YJ”交聯聚乙烯絕緣，“V”聚氯乙烯護套，“P”銅絲屏蔽，“P2”銅帶屏蔽)

　　電壓等級：450/750V

　　芯 數：2～37芯

　　截 面 積：0.75～10mm2

　　示例：

　　⑴銅芯交聯聚乙烯絕緣聚氯乙烯護套操控電纜，額外電壓450/750V、4芯、1.5mm2的電纜表明為：

　　KYJV-450/750V 4*1.5 GB/T9330-2008

　　⑵銅芯聚氯乙烯絕緣聚氯乙烯銅帶屏蔽鋼帶鎧裝護套操控電纜，額外電壓450/750V、37芯、2.5mm2的電纜表明為：

　　KVVP2-22-450/750V 37*2.5 GB/T9330-2008

　　05 布 電 線

　　表明辦法：

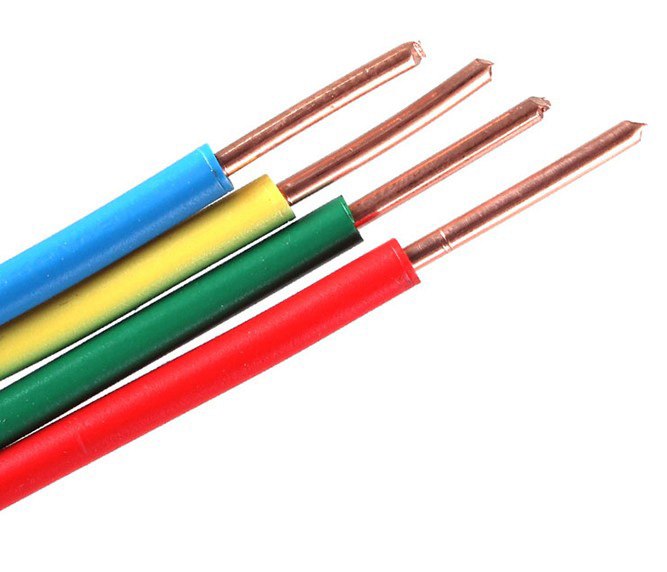

　　BV：銅芯聚氯乙烯絕緣電線，電壓等級：300/500V，履行規范：JB8734.2-1998

　　BVR：銅芯聚氯乙烯絕緣軟電線 ，電壓等級：450/750V，履行規范：JB8734.2-1998

　　BVV：銅芯聚氯乙烯絕緣聚氯乙烯護套電纜，電壓等級：450/750V，履行規范：JB8734.2-1998

　　BLVV：鋁芯聚氯乙烯絕緣聚氯乙烯護套電纜，電壓等級：300/500V，履行規范：JB8734.2-1998

　　BVVB：銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜，電壓等級：300/500V，履行規范：JB8734.2-1998

　　RV：銅芯聚氯乙烯絕緣銜接軟電線，電壓等級：300V

　　RVP: 銅芯聚氯乙烯絕緣屏蔽軟電線，電壓等級：300V，履行規范：JB8734.2-1998

　　RVB：扁型無護套軟線，電壓等級：300V，履行規范：GB5023.5-1997

　　RVS：銅芯聚氯乙烯絕緣絞型銜接用軟電纜，電壓等級：300V，履行規范：GB5023.5-1997

　　RVV:一般型聚氯乙烯護套軟線，壓等級：300/500V，履行規范：GB5023.5-1997

　　RVVP：銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟線，電壓等級：300V，履行規范：JB8734.5-1998

　　芯數為：1～5芯

　　截 面：0.5～185mm2

　　例 如：BV-185;BLV-25;BVR-50;BVV-2*1.5;RVP-1*1.5;BVVB-2*4

　　06 特 種 電 纜

　　特種電纜是具有特別功用的電纜，首要包含阻燃電纜(ZR)、低煙低鹵電纜(DL)、低煙無鹵電纜(WL)、耐火電纜(NH)、防爆電纜(FB)、防鼠電纜防白蟻電纜(FS)、阻水電纜(ZS)等。特種電力電纜的類型為在一般類型前填加特種代號。

　　阻燃電纜(ZR)、低煙低鹵電纜(DL)、低煙無鹵電纜(WL)首要適用于重要的電力及操控系統。當線路如果遇到火災時，該電纜在外部火焰的效果下只能有限焚燒，發煙量少，煙中有害氣體(鹵素)也很少。當外部火焰消失時，電纜也能自行平息，使火災對人體及財產損失削減到最低程度。所以，該種電纜廣泛運用于石化、電力、冶金、高層建筑及人口密布等重要場所。

　　耐火電纜(NH)首要適用于特別重要的電力及操控系統。當線路如果遇到火災時，耐火電纜能反抗750~800℃高溫達90分鐘以上時刻，確保安全送電，以贏得足夠的救活減災時刻，所以，該種電纜廣泛運用于石化、電力、冶金、高層建筑及人口密布等重要場所。

　　面臨特別場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻/防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、輻照交聯電纜等。

　　近年來，跟著工業和民用設備環境、對火災后一次和二次災禍影響的嚴格操控，相繼開發了耐火、低煙低鹵、低煙無鹵阻燃操控電纜，其結構參數根本與慣例的操控電纜相同。特性參數與特別塑力纜相同
