電線束的功用由一般信號傳遞擴大到數據傳遞。因?yàn)閷?dǎo)線傳輸信號的局限性，越來越阻止著整車的開展，因而許多運用光纜，將使轎車線束的制造技能迎來第三次騰躍，光纜具有傳輸速度快、容量大、體積小、保密性強、抗攪擾好等優勢，將很快成為未來轎車數據處理和溝通的重要優選資料，使動力和信號分配體系進入一個新的開展歷史階段。

轎車線束電纜用的金屬資料

轎車電線又稱低壓電線，它與一般家用電線是紛歧樣的。一般家用電線是銅質單蕊電線，有必定硬度。而轎車電線都是銅質多蕊軟線，有些軟線細如毛發，幾條甚至幾十條軟銅線包裹在塑料絕緣管（聚氯乙烯）內，柔軟而不容易折斷。

轎車線束對資料的要求十分嚴厲：包含其電氣功用、資料散發性、耐溫性等等，都比一般的線束要求要高，特別是涉及到安全方面的：如方向操控體系、剎車這些重要組件的線束，要求更為嚴厲。轎車線束電纜用的金屬資料有如下品種：

銅：導電性僅次于銀，導熱性僅次于金、銀；抗腐蝕，無磁性，塑性好，易于焊接，用處廣泛。銅合金首要為進步銅的耐磨性，耐腐蝕性及機械物理功用。

銀：金屬導電性及導熱性最高，具有杰出的耐腐蝕性及耐氧化性，易于焊接；首要用于鍍層和包復層；首要用做耐高溫線及（注：依照集膚效應原理）用做高頻通訊電纜導體。

鋁：導電性僅次于銀、銅、金；導熱性好，耐腐蝕性好，機械強度一般，塑性好，比重小。缺陷是抗拉強度低，不易焊接。鋁合金首要為進步鋁的機械強度，耐熱性及可焊性。

金，鎳：用做耐高溫線。

鐵（鋼）：常作復合導體的加強資料，如鋼芯鋁絞線，銅包鋼，鋁包鋼線等。

鋅：用做鋼絲/鋼帶/鐵導體的鍍層，用以防腐蝕。

錫：用做鋼絲/銅線的鍍層，用以防腐蝕，并有利於銅線的焊接。

轎車線束電纜線材的類型、規范與規范

轎車線束電纜挑選什么樣的導線類型，更是對轎車線束的功用起著重要的作用。要規劃一根好的線束，關于導線的類型挑選容不得半點大意。線能夠依照性質來分為電子線與電纜線：電子線包含非屏蔽線與屏蔽線（UL1571 這種線會有屏蔽線，其他電子線一般都對錯屏蔽線）；電纜線也包含非屏蔽線與屏蔽線， 比方：UL2464，能夠分紅這兩種。依照規范分：UL/CSA(安規線）、CCC(國標線）、VDE(德標線） PSE( 日標線） 等， 其間UL/CSA,VDE, CCC 是比較常常見的線，現在用的最多是UL/CSA線。

轎車線束內的電線常用規范有標稱截面積0.5、0.75、1.0、1.5、2.0、2.5、4.0、6.0等平方毫米的電線，它們各自都有答應負載電流值，配用于不同功率用電設備的導線。以整車線束為例，0.5規范線適用于外表燈、指示燈、門燈、頂燈等；0.75規范線適用于車牌燈，前后小燈、制動燈等；1.0規范線適用于轉向燈、霧燈等；1.5規范線適用于前大燈、喇叭等；主電源線例如發電機電樞線、搭鐵線等要求2.5~4mm²電線。這僅僅指一般轎車而言，要害要看負載的最大電流值，例如蓄電池的搭鐵線、正極電源線則是專門的轎車電線獨自運用，它們的線徑都比較大，最少有十幾平方毫米以上，這些“巨無霸”電線就不會編入主線束內。

轎車線束常用的導線品種有日標（AVSS等）、國標（QVR）、德標（FLRY）、美標等幾大系列。AVSS導線的特點是薄皮絕緣，柔韌性較好；QVR的特點是絕緣皮厚，比較柔軟，延展性好；德標導線絕緣皮更薄，柔韌性好；美標導線絕緣皮一般為熱塑性或熱固性彈性體，還有經過輻照工藝加工的。可依據用戶的需求和不同的作業環境選取恰當類型的導線。轎車線束常用的導線一般運用多股絞合銅導線，絕緣皮為PVC絕緣資料。

線束用導線要有耐溫、耐油、耐磨、防水、防腐蝕、抗氧化、阻燃等特性。轎車線束選用的導線，要充分考慮線束所在的環境和功用。例如：發動機周?chē)h(huán)境溫度高，腐蝕性氣體和液體也許多。因而，必定要運用耐高溫、耐油、耐振蕩、耐沖突導線；行李廂蓋上的導線要在低溫下堅持其彈性，所以要選用冷彈性導線確保其正常作業；主動變速器上的導線必定要耐高溫、耐液壓油，其溫度穩定性要好；弱信號傳感器要用屏蔽導線，例如爆震傳感器和曲軸方位傳感器、ABS輪速傳感器等；門內線耐曲折性要求高級。

轎車低壓電線束橫斷面的技能要求

轎車線束是當今電子化、信息化年代職業中開展快、商場需求量最大、設備便利的產品之一。車內裝備功用完全，但躲藏在車身內部的電器線路雜亂，尺度偏大，不易替換。線束的可靠性是影響整車功用的要害部件，線束質量的操控十分必要。國標對轎車低壓電線束橫斷面剖析技能的要求和壓接銜接端子斷面剖析技能如下：

電線束尺度應契合下列要求F型壓接端子剖面剖析儀：干線和維護套管長度宜不小于100mm，并為10的倍數鉚接斷面電腦剖析儀。如：100mm、110mm、120mm；端子切片剖析體系支線長度宜不小于30mm；接點之間轎車低壓電線束橫截面金相剖析儀，接點與分支點之間間隔宜不小于20mm；電線與端子銜接處需裝絕緣套管時線束端子檢測設備，絕緣套管長度不得小于20mm。

端子與電線銜接應優先選用壓接辦法轎車線束壓接端子截面剖析技能，銜接應契合下列要求：端子應別離壓緊在導體和絕緣層上轎車線束端子切面剖析體系，導體不該壓斷，絕緣層不該壓人導體壓接部位，應可見電線導體轎車線束斷面金相剖析儀，但不能阻礙插接。絕緣層壓接部位經不少于3個循環的彎折實驗后轎車線束壓接端子截面剖析。選用壓接辦法的端子與電線壓接處的橫斷面應契合規范的要求銜接器金相剖析體系。

端子與導體壓接和壓接接點橫斷面查驗應按下述辦法進行線束斷面金相剖析儀：試樣的制造線束端子檢測設備：將受檢試樣(應避開端子的加強筋)截?cái)嗪?，取其間一側作為試樣，其斷面應磨平，并做化學腐蝕處理轎車線束斷面金相剖析儀，直至能夠樣查驗。

依據國家有關技能規范規則，不同回路的電線、不同電壓的電線、不同的溝通電線與直流電線是不能穿在同一根護管內的。因?yàn)椴煌€路的用處、規范不同，電量負荷也不同，若是穿在一同，電量負荷較大的會攪擾和損壞電量電荷較小的線路，如果電源線熔斷，會形成短路，發生火花，導致火災。弱電信號線更不能與強電走在一同，這是因?yàn)閺?qiáng)電發生的電磁場會影響弱電的信號，影響通訊和視頻作用。照明線和插座線截面積紛歧，負荷電量更是不共同，插座線重復運用頻頻，會形成觸電，短路等現象。所以不同用處、不同功用的電線絕不能穿在同一根護管內。

轎車線束電纜線材的擺放與加工

在擺放線束前要事前制作線束圖，線束圖與電路原理圖是紛歧樣的。電路原理圖是表述各個電氣部分之間聯系的圖畫，它不反映電氣件彼此之間怎樣銜接，不受各個電氣元件的尺度形狀和它們之間間隔的影響。而線束圖則必需要顧及各個電氣元件的尺度形狀和它們之間的間隔，也要反映出電氣件彼此之間是怎么銜接的。線束廠依據線束圖做成線束排線板后，就依照排線板的規則來截線排線了。

整車主線束一般分紅發動機（焚燒、電噴、發電、起動）、外表、照明、空調、輔佐電器等部分，有主線束及分支線束。一條整車主線束有多條分支線束，就好象樹桿與樹支相同。整車主線束往往以外表板為中心部分，前后延伸。因?yàn)殚L(zhǎng)度聯系或安裝便利等原因，一些轎車的線束分紅車頭線束（包含外表、發動機、前燈火總成、空調、蓄電池）、車尾線束（尾燈總成、車牌燈、行李箱燈）、篷頂線束（車門、頂燈、音響喇叭） 等。

線束上各端頭都會打上標志數字和字母，以標明導線的銜接目標，操作者看到標志能正確銜接到對應的電線和電氣設備上，這在替換線束時特別有用。一起，電線的色彩分為單色線和雙色線，色彩的用處也有規則，一般是車廠自訂的規范。我國職業規范僅僅規則主色，例如規則單黑色專用于搭鐵線，紅單色用于電源線，不行混雜。線束用機織線或塑料粘帶包裹，出于安全、加工和修補便利，機織線包裹現已篩選，現在是用粘性塑料膠帶包裹。

線束用機織線或塑料粘帶包裹，出于安全、加工和修補便利，機織線包裹現已篩選，現在是用粘性塑料膠帶包裹。線束與線束之間、線束與電氣件之間的銜接，選用聯插件或線耳。聯插件用塑料制成，分有插頭和插座。線束與線束之間用聯插件相接，線束與電氣件之間的銜接用聯插件或線耳。跟著轎車功用的添加，電子操控技能的遍及運用，電氣件越來越多，電線也會越來越多，線束也就變得越粗越重。因而先進的轎車就引入了CAN總線裝備，選用多路傳輸體系。

與傳統線束比較，多路傳輸設備大大減少了導線及聯插件數目，使布線更為簡易。

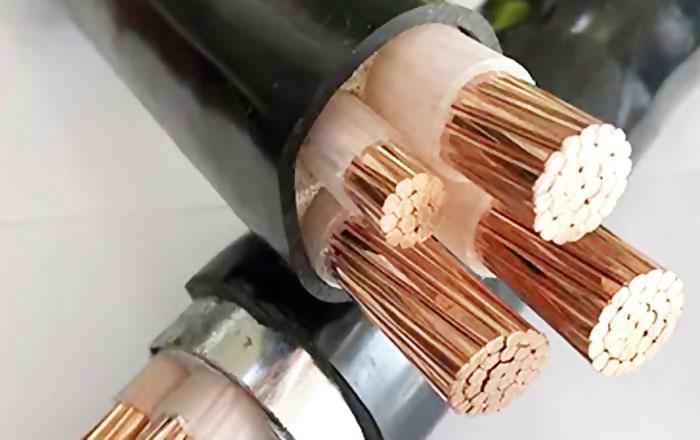

轎車電線的導體是由許多根銅絲絞合而成，絞合的導體具有杰出的彎折性和柔韌性。絞制導體的銅絲是選用拉絲機把很粗的銅桿經過多道拉拔拉制的。銅絲的尺度在0.1~0.4mm 左右，和頭發絲的粗細差不多。傳統的拉絲機每次只能拉制一根銅絲，單頭拉絲機拉制的銅絲是在不同的時刻，不同的設備拉制的，其工藝條件差異很大，模具、潤滑、拉拔力、韌煉溫度和時刻等多種工藝參數很難堅持共同，這樣的銅絲湊在一同，其尺度、原料、金相結構，力學彈性模量、極限開裂伸長率都不同很大。而現在先進的拉絲機是帶接連退火的多頭拉絲機，一次能夠拉制一束銅絲，這一束銅絲有十幾根。這種拉絲機占地少，出產效率高，節能明顯，用人少，勞動強度底。多頭拉絲技能廣泛被國外轎車電線制造廠所選用，首要是其確保了轎車電線的高質量。

轎車線束電纜線材的挑選

轎車線束資料一般選用銅芯聚氯乙烯(QVR)、銅芯聚氯乙烯—丁晴復合物絕緣低壓電線(QFR)，而銅芯耐熱105℃的聚氯乙烯(OVR-105)則運用在車輛高溫區電器及外表線路上。國際聞名的轎車零部件公司德?tīng)柛ｉ_(kāi)發了可循環再運用的無鹵(Halogen Free)線束資料，是30年來電源導線技能開展的重大突破。無鹵線束覆膜選用美國GE高新資料公司的“柔性Noryl樹脂”。柔性Noryl樹脂不含鹵素、氯素及鉛， 最高運用溫度達110 ℃，溫度特性及阻燃性超卓。更重要的是，這種資料十分環保，可回收循環運用。

線束的色彩：客車線束錯綜雜亂。為便于接線和修補，應能直觀地辨明線頭，同一束中相同直徑的線路應盡量在色彩上有所區別。線束的色彩有單色或雙色之分：雙色由主色和輔色構成，輔色為2條軸向直條，成對稱方位散布，安置辦法為先主色后輔色，如紅綠線(RG)；單色標志的色彩及代號為紅R、橙O、黃Y、綠G、棕N、藍U、紫P、黑B、白W、灰S。

電線電纜作為電力傳輸?shù)氖滓d體，選購轎車線束電纜時留意以下幾點：選購電線電纜產品時應調查產品的合格證關于產品型號、規范、額外電壓、芯數、出產日期、履行規范、答應證編號等相關信息是否標示完全，產品什物外表應印有廠名、產品型號和額外電壓的接連性標志，核實兩者相關的信息是否共同。電線外層塑料皮色澤鮮亮、質地細密，外表是否有毛刺或突起，外觀是否潤滑、圓整、色澤均勻，導體運用電解銅，外層亮光而稍軟。再看一下電纜的截面，銅（鋁） 芯應處于中心，塑料層厚薄應均勻。合格證上都有長度標識，可先預算一下制品包裝的一圈線的長度，再數一下線盤的圈數，估出整卷線的大約長度，此外還要留意導體的直徑，看電纜的長度和截面。選用電線電纜產品時，最好討教有經歷的專業電工，依據自己的用電負荷來選用適宜截面巨細和電壓等級的電纜。

結束語

綜上所述，跟著轎車功用的添加，電子操控技能的遍及運用，電氣件越來越多，電線也會越來越多，線束也就變得越粗越重?，F(xiàn)代轎車就引入了CAN總線裝備，選用多路傳輸體系。與傳統線束比較，多路傳輸設備大大減少了導線及聯插件數目，使布線更為簡易。
